Test de sensibilidad SDR# y RTL2832 + R820T

Radio:



Pruebas se sensibilidad del receptor TDT tipo USB, con RTL2832 y sintonizador R820T.

Visto el éxito obtenido en el QSO en 1,2 GHz que realizamos con EA1CCM/p en el pasado Combinado de Marzo, nos quedamos con las ganas de evaluar la sensibilidad del sintonizador R820T un poco mas en serio, ya que -en principio- le hicimos trabajar unos 200 MHz por encima de las especificaciones del fabricante.



Aquí teneis el ya famoso vídeo de ese momento: http://www.youtube.com/watch?v=VrjHeMkqmM8



Para este sencillo ensayo se aplicaron dos niveles diferentes de señal: 1 microVoltio (-103 dBm) y 50 microVoltios (-73 dBm) desde 24 MHz hasta 1,3 GHz. El valor de -73 dBm es el que corresponde a un nivel de señal de RX de S-9.

El programa utlilizado como SDR ha sido SDR#. Las medidas iniciales se realizaron ajustando la ganancia del LNA a 0 dB . En las siguientes medidas con señal debil (-107 dBm) se ajustó la ganancia del LNA a +12,5 dB en la ventana de configuración del SDR#. También se desactivaron todas las opciones de CAG, tanto del chip RTL como del chip sintonizador.



Resumiendo... comenzamos... ajuste ganancia LNA: 0 dB. Señal de entrada -107 dBm (1 microvoltio).



Banda de 12 metros:





Banda de 10 metros:





Banda de 6 metros:





Banda de 2 metros:







No apreciamos señal alguna en la pantalla, de modo que subimos "un poco" la señal de entrada... ajuste ganancia LNA: 0 dB. Señal de entrada -73 dBm (50 microvoltios), señal S-9.



Banda de 12 metros:





Banda de 10 metros:





Banda de 6 metros:

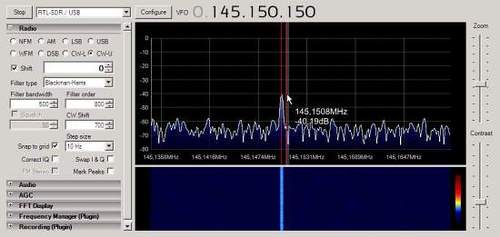

Banda de 2 metros:







Bueno esto ya es otra cosa... pero vamos a probar otra combinación... reducimos el nivel de señal de RF a la entrada y subimos un poco la ganacia del LNA del sintonizador. Este valor puede ajustarse en la ventana emergente del SDR# en donde también podemos calibrar la desviación de frecuencia del cristal de cuarzo del sintonizador TDT.



Ganancia LNA: +12,5 dB. Señal de entrada -107 dBm (1 microvoltio). O sea que por un lado atenuamos la señal de entrada -30  dB y por el otro ajustamos una ganancia de +12,5 dB en el LNA del R820T. Vamos a ver que ocurre...



Banda de 12 metros:





Banda de 10 metros:



Aunque tal vez no se aprecie con claridad en las imágenes, tenemos una señal clara tanto en 12 como 10 metros, mas intensa en esta última banda. En el waterfall podrían ajustarse los valores de contraste para hacer mas "visible" la señal, pero para mantener la uniformidad en el test se ha dejado el mismo valor que para todas las demas medidas.

Seguimos...

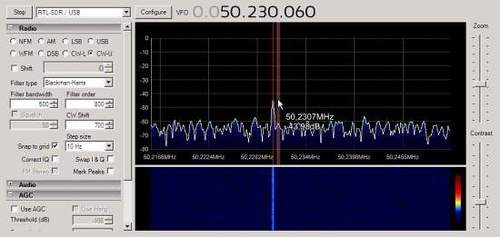

Banda de 6 metros:





Banda de 2 metros:





El redimiento del receptor parece bastante equilibrado trabajando con un valor de ganancia del LNA moderado y además resulta perfectamente visible como mejora la recepción conforme vamos subiendo en frecuencia.

Pero como no nos conformamos con esto... vamos a subir un poco mas en frecuencia. Mantenemos las condiciones de señal (RF -107 dBm y LNA +12,5 dB) y vamos a ver como recibimos los armónicos superiores...



Banda de 72 centímetros (tercer armónico de 145 MHz):

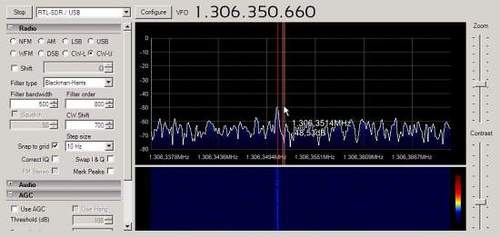

Banda de 23 centímetros (noveno armónico de 145 MHz):





En cada una de las imágenes se ha posicionado el cursor junto al pico de señal para tener una indicación de su valor. Con un poco de atención puede leerse debajo de la indicación de frecuencia. A falta de un ensayo mas riguroso, estas medidas nos pemiten hacernos una idea del funcionamiento de estos cacharrillos.

El generador de señal utilizado en este primer test ha sido el XG3 de Elecraft. El receptor TDT conectado con su cable original,(aproximadamente un metro de coaxial RG-174, por aquello de tener en cuenta las atenuaciones en las frecuencias mas elevadas) al generador de RF.



73, J.Moldes -EB1HBK-
